Вертикально-фрезерный станок является основным инструментом в обрабатывающей и обрабатывающей промышленности. Обеспечение ровного положения стола вертикально-фрезерного станка имеет решающее значение для достижения точных и высококачественных результатов обработки. Как профессиональный поставщик вертикально-фрезерных станков, я поделюсь с вами некоторыми эффективными методами выравнивания стола вертикально-фрезерного станка.
Понимание важности таблицы уровней
Прежде чем погрузиться в процесс прокачки, важно понять, почему таблица уровней так важна. Неровный стол может привести к множеству проблем. Во-первых, это влияет на точность операций механической обработки. Если стол неровный, заготовка может удерживаться в неправильном положении, что приводит к неравномерному резу и неточным размерам обрабатываемых деталей. Во-вторых, это может привести к чрезмерному износу режущих инструментов. Когда стол неровный, к инструментам прикладывают неравномерные усилия, что сокращает срок их службы и увеличивает себестоимость продукции.
Инструменты, необходимые для выравнивания
Чтобы выровнять стол вертикально-фрезерного станка, вам понадобится несколько основных инструментов:
- Уровень точности: Высококачественный уровень точности является наиболее важным инструментом для решения этой задачи. Он позволяет точно измерить горизонтальные и вертикальные углы стола.
- прокладки: Прокладки представляют собой тонкие кусочки металла или пластика, с помощью которых можно регулировать высоту стола в разных точках. Они бывают разной толщины и имеют решающее значение для точной регулировки.
- Ключи: вам понадобятся гаечные ключи, чтобы ослабить и затянуть болты, удерживающие стол на месте. Обязательно используйте ключи соответствующего размера, чтобы не повредить болты.
Пошаговое руководство по выравниванию стола
Шаг 1: Подготовка
Сначала тщательно очистите машину, особенно поверхность стола и основание, на котором установлена машина. Любой мусор или грязь могут помешать процессу выравнивания и привести к неточным результатам. Уберите все инструменты и заготовки со стола, чтобы обеспечить свободную и стабильную рабочую зону.
Шаг 2: Первоначальная проверка
Поместите прецизионный уровень на стол в разных направлениях (вдоль и поперек). Наблюдайте за пузырем на уровне. Если пузырек не по центру, это означает, что стол неровный. Обратите внимание на направление и степень смещения.
Шаг 3: Регулировка ножек
Большинство вертикальных фрезерных станков оснащены регулируемыми ножками. Ослабьте стопорные гайки на ножках с помощью гаечного ключа. Затем поверните регулируемые ножки по часовой стрелке или против часовой стрелки, чтобы поднять или опустить соответствующие углы машины. Делайте небольшие корректировки за раз и повторно проверяйте уровень после каждой регулировки. Важно вносить изменения постепенно, чтобы избежать чрезмерной коррекции.
Шаг 4: Использование прокладок
Если регулировки ножек недостаточно для выравнивания стола, можно использовать прокладки. Поместите прокладки под основание машины в тех местах, где стол находится низко. Начните с тонких прокладок и добавляйте их по мере необходимости. Опять же, проверяйте уровень после каждого добавления прокладок, чтобы убедиться, что вы двигаетесь в правильном направлении.
Шаг 5: Окончательная проверка
После внесения всех необходимых корректировок снова поместите уровень на стол и проверьте его в нескольких направлениях. Убедитесь, что пузырь находится по центру во всех положениях. Если незначительные расхождения все же остались, выполните дальнейшую точную настройку с помощью прокладок или слегка отрегулировав ножки.
Дополнительные советы по прокачке
- Тепловое расширение: Имейте в виду, что температура может повлиять на выравнивание машины. Металл расширяется и сжимается при изменении температуры. Лучше всего выравнивать машину в среде со стабильной температурой или дать ей возможность достичь теплового равновесия перед выравниванием.
- Регулярное техническое обслуживание: Выравнивание стола – это не разовая задача. Регулярно проверяйте и выравнивайте машину, чтобы обеспечить стабильную работу. Это особенно важно, если машина перемещается или происходят значительные изменения в рабочей среде.
Сопутствующие товары для вертикально-фрезерных станков
Как поставщик вертикально-фрезерных станков, я также хочу представить некоторые сопутствующие продукты, которые могут повысить производительность ваших фрезерных операций.

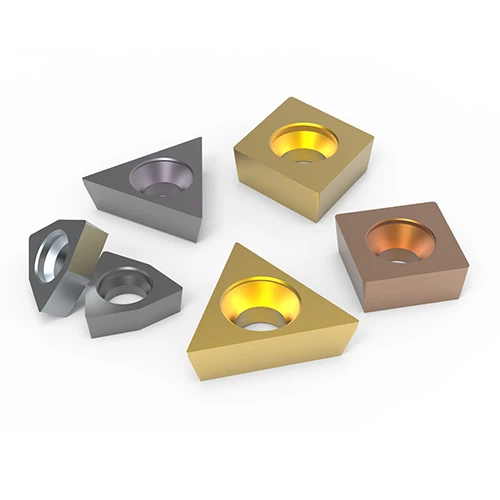

Расточные пластины с покрытиемявляются отличным выбором для растачивания на вертикально-фрезерном станке. Эти пластины покрыты специальными материалами, которые повышают их износостойкость и производительность резания, что позволяет выполнять более эффективную и точную обработку.
GMM - 3023 Портальный станок с ЧПУ для тяжелой резкиэто мощная и универсальная машина. Он может выполнять тяжелые задачи резки с высокой точностью, что делает его отличным дополнением для крупномасштабных производственных операций.
Для фрезерных операцийGME - Концевая фреза из нержавеющей стали US200это надежный инструмент. Он предназначен для легкой резки нержавеющей стали и других материалов, обеспечивая плавный и точный рез.
Заключение
Выравнивание стола вертикально-фрезерного станка – ответственный процесс, требующий терпения и внимания к деталям. Следуя шагам, описанным выше, и используя правильные инструменты, вы можете быть уверены, что ваша машина работает наилучшим образом. Это приводит к более высокому качеству продукции, увеличению срока службы инструмента и повышению производительности вашего производства или операций механической обработки.
Если вы заинтересованы в покупке вертикально-фрезерного станка или любой сопутствующей продукции, упомянутой в этой статье, я рекомендую вам связаться с нами для консультации по закупкам. У нас есть команда экспертов, готовых помочь вам найти правильные решения для ваших конкретных потребностей.
Ссылки
- Справочник по машинному оборудованию, 31-е издание, Industrial Press Inc.
- Журнал Modern Machine Shop, различные вопросы по техническому обслуживанию и эксплуатации станков.
