Как проверить точность осей на горизонтально-фрезерном центре?
Для поставщика горизонтальных фрезерных центров обеспечение точности осей этих станков имеет решающее значение. Точность осей напрямую влияет на качество фрезерных операций, точность размеров заготовок и общую эффективность производственного процесса. В этом блоге я поделюсь некоторыми эффективными методами проверки точности осей горизонтально-фрезерного центра.
1. Понимание важности точности оси
Прежде чем углубляться в методы проверки, важно понять, почему точность оси имеет значение. В горизонтальном фрезерном центре оси (обычно X, Y и Z) управляют движением режущего инструмента и заготовки. Любое отклонение в движении оси может привести к ошибкам в процессе фрезерования, таким как неправильные размеры, плохая обработка поверхности и даже повреждение режущего инструмента или заготовки. Поэтому регулярные проверки точности осей необходимы для поддержания производительности и надежности горизонтально-фрезерного центра.
2. Визуальный осмотр
Первым шагом проверки точности оси является визуальный осмотр. Это включает в себя изучение физических компонентов осей, таких как направляющие, шариковые винты и линейные подшипники. Ищите любые признаки износа, повреждения или смещения. Например, если направляющие поцарапаны или имеют чрезмерный люфт, это может повлиять на плавность движения оси. Аналогичным образом, поврежденный шариковый винт может вызвать нестабильное движение или люфт.
Проверьте линейные подшипники на наличие надлежащей смазки. Недостаток смазки может увеличить трение и привести к преждевременному износу. Проверьте уплотнения вокруг подшипников, чтобы убедиться, что они целы и не допускают попадания грязи и мусора.
3. Использование циферблатного индикатора
Циферблатный индикатор — широко используемый инструмент для измерения точности осей. Он может обеспечить точные измерения линейного перемещения и биения оси.
Измерение линейного движения
- Установите циферблатный индикатор на устойчивое приспособление, например, на магнитное основание, и расположите измерительный наконечник напротив подвижной части оси.
- Медленно и плавно перемещайте ось по всему диапазону ее перемещения. Наблюдайте за показаниями циферблатного индикатора. Любое изменение показаний указывает на отклонение линейного движения.
- Сравните измеренные значения со спецификациями производителя. Если отклонение превышает допустимый допуск, может потребоваться дальнейшее исследование и корректировка.
Измерение биения
- Для вращающихся компонентов оси, таких как шпиндель, используйте циферблатный индикатор для измерения биения. Установите циферблатный индикатор так, чтобы измерительный наконечник касался поверхности вращающейся части.
- Медленно вращайте шпиндель и наблюдайте за показаниями циферблатного индикатора. Биение – это максимальное изменение показаний за один полный оборот. Чрезмерное биение может повлиять на точность фрезерных операций и качество готовой заготовки.
4. Лазерная интерферометрия.
Лазерная интерферометрия — более совершенный и точный метод проверки точности оси. Он использует лазерный луч для измерения смещения оси с высокой точностью.
- Настройте лазерный интерферометр в соответствии с инструкциями производителя. Интерферометр состоит из лазерного источника, детектора и отражателя.
- Установите отражатель на подвижную часть оси, а детектор - в фиксированное положение.
- Переместите ось, и лазерный луч отразится от отражателя и будет обнаружен детектором. Интерферометр анализирует интерференционную картину лазерного луча для определения смещения оси.
- Данные, собранные лазерным интерферометром, можно использовать для создания подробного отчета о точности оси, включая ошибку линейного позиционирования, ошибку прямолинейности и угловую ошибку. Эта информация может помочь определить основную причину любых проблем с точностью и помочь в процессе настройки.
5. Измерение люфта
Люфт — это величина люфта или зазора при движении оси при изменении направления движения. Чрезмерный люфт может привести к неточному позиционированию и ухудшению качества поверхности.
- Для измерения люфта используйте циферблатный индикатор или специализированный инструмент для измерения люфта.
- Перемещайте ось в одном направлении, пока она не достигнет определенного положения. Затем измените направление оси на противоположное и измерьте расстояние, на которое ось перемещается, прежде чем она начнет двигаться в новом направлении. Это расстояние и есть люфт.
- Сравните измеренный люфт со спецификациями производителя. Если люфт слишком велик, возможно, потребуется отрегулировать предварительную нагрузку ШВП или заменить изношенные детали.
6. Использование тестов резки
Тесты на резку также могут предоставить ценную информацию о точности оси. Выполняя простые операции фрезерования на тестовой заготовке, можно оценить точность размеров и чистоту поверхности обрабатываемой детали.

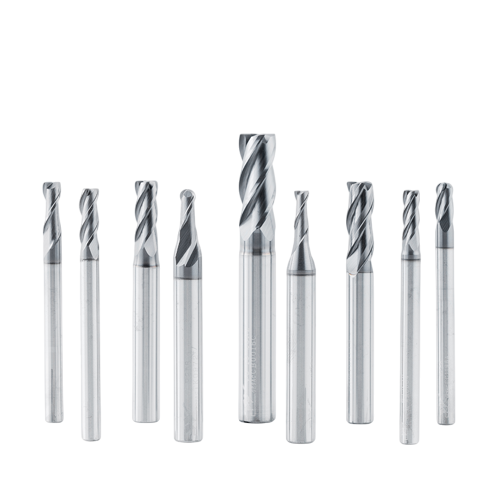

- Выберите подходящий образец для испытания, например блок из алюминия или стали. Используйте стандартные режущие инструменты, такие какGME - Концевая фреза для стали PP300,GME - Концевая фреза общего назначения UP210, илиGME - Концевая фреза из нержавеющей стали US200.
- Запрограммируйте горизонтальный фрезерный центр на выполнение ряда простых операций фрезерования, таких как торцевое фрезерование, фрезерование пазов или контурное фрезерование.
- После операции резки измерьте размеры обрабатываемой заготовки с помощью прецизионных измерительных инструментов, таких как микрометр или штангенциркуль. Сравните измеренные размеры с запрограммированными размерами. Любое значительное отклонение указывает на проблему с точностью оси.
- Осмотрите качество поверхности обработанной детали. Грубая или неровная поверхность может быть признаком неточного перемещения оси или других проблем в процессе фрезерования.
7. Компенсация за программное обеспечение
Многие современные горизонтально-фрезерные центры оснащены функциями программной компенсации. Эти функции можно использовать для исправления небольших ошибок в точности оси.
- Программное обеспечение может компенсировать ошибки линейного позиционирования, люфты и другие виды отклонений. Вводя измеренные значения ошибок в систему управления, программное обеспечение может регулировать движение осей для повышения точности.
- Однако важно отметить, что программная компенсация не заменяет правильное механическое обслуживание. Он может исправлять только незначительные ошибки, а значительные проблемы с точностью все равно необходимо решать путем регулировки или замены физических компонентов.
8. Регулярное обслуживание и калибровка.
Для обеспечения долгосрочной точности осей необходимы регулярное техническое обслуживание и калибровка. Следуйте рекомендованному производителем графику технического обслуживания, который может включать в себя такие задачи, как смазка, очистка и проверка компонентов.
Калибруйте оси через регулярные промежутки времени, используя методы, описанные выше. Записывайте результаты калибровки, чтобы отслеживать работу осей с течением времени. Если выявлены какие-либо тенденции или повторяющиеся проблемы, примите соответствующие меры для предотвращения дальнейших проблем.
Заключение
Проверка точности осей на горизонтально-фрезерном центре является важнейшим процессом для обеспечения качества и эффективности фрезерных операций. Выполняя визуальные проверки, используя такие инструменты, как циферблатные индикаторы и лазерные интерферометры, проводя испытания резки и реализуя программную компенсацию, вы можете выявить и исправить любые проблемы с точностью. Регулярное техническое обслуживание и калибровка также необходимы для поддержания долгосрочной работы осей.
