Введение
Вставки поворота с ЧПУ - это точные режущие инструменты, используемые при операциях по поворотам в компьютерном численном управлении (ЧПУ). Эти вставки играют решающую роль в процессе обработки, помогая удалить материал из заготовки, создавая точные формы и поверхности. Вставки поворота обычно изготавливаются из прочных материалов, таких как карбид, керамика или даже алмазные композиты, что позволяет им выдерживать высокие скорости и давления, связанные с обработкой.
В обработке ЧПУ вставки поворота установлены на держателях инструментов и предназначены для вырезания, формы и отделки металлов, сплавов, пластмасс и других материалов. Они особенно популярны в отраслях, которые требуют высокой точности, таких как аэрокосмическая, автомобильная и производство медицинских устройств.
Ключевые особенности вставки по поворотам с ЧПУ:
Точность: вставки поворота с ЧПУ обеспечивают высокую точность и повторяемость, гарантируя, что каждая часть обрабатывается для жестких допусков.
Эффективность: эти вставки помогают повысить эффективность сокращения, делая процессы быстрее и более экономически эффективными за счет сокращения времени простоя.
Универсальность: вставки поворота с ЧПУ бывают разных форм, размеров и покрытий, что делает их адаптируемыми для различных материалов и условий резки.
Долговечность: изготовленные из твердых материалов, поворотные вставки создаются, чтобы продлить повторные операции обработки, обеспечивая длительный срок службы инструмента.
Хотя их небольшой размер может показаться незначительным, поворотные вставки оказывают огромное влияние на общую производительность обработки. Выбор правильной вставки поворота обеспечивает повышенную производительность, улучшенную поверхностную отделку и снижение затрат на обработку в долгосрочной перспективе.
Важность выбора правильной вставки с ЧПУ поворота
Выбор правильной вставки с ЧПУ имеет решающее значение для обеспечения эффективности, экономической эффективности и общего качества процесса обработки. Различные операции обработки, материалы и условия требуют определенных вставков для достижения оптимальных результатов. Выбор неправильной вставки может привести к преждевременному износу инструмента, плохой поверхности и увеличению затрат на производство. Вот почему так важно выбрать правильную вставку:
Влияние на эффективность снижения
Правая вставка поворота ЧПУ повышает эффективность резки машины ЧПУ. Вставки, изготовленные из высокопроизводительных материалов, таких как карбид или керамическая банка, выдерживают более высокую скорость резки и тепло, что обеспечивает более быстрые процессы обработки. Это помогает сократить время цикла, что приводит к повышению производительности и экономии затрат. Использование вставки, которая не подходит для материала или приложения, может привести к более медленной скорости обработки, увеличению времени простоя и более низкому выходу.
Срок службы инструмента и эффективность затрат
Выбор правильной вставки напрямую влияет на срок службы его инструмента. Высококачественные вставки, предназначенные для конкретных материалов, будут работать лучше и длиться дольше, что снижает частоту изменений инструмента. Выбирая правильную вставку, производители могут избежать ненужных затрат, связанных с частыми заменами вставки и техническим обслуживанием. Более длительный срок службы инструмента также означает меньшее время простоя для изменений инструментов, что способствует повышению общей производительности.
Кроме того, правильная вставка помогает уменьшить материал лома. Плохой выбор инструмента может вызвать износ, который приводит к низкокачественным сокращениям, что приводит к большему количеству переделки или отброшенных деталей. Оптимизируя выбор инструмента, вы можете уменьшить отходы и улучшить прибыль.
Поверхностная отделка и качество части
Правая вставка поворота с ЧПУ играет ключевую роль в достижении высококачественных поверхностных отделений и точных размеров деталей. Вставки, изготовленные из высокопрочных материалов, способны дольше поддерживать свои острые края, обеспечивая чистые, гладкие порезы. Это особенно важно в отраслях, где является ключевой точностью, такой как аэрокосмическая, автомобильная и производство медицинских устройств.
Использование неподходящей вставки может привести к плохой поверхности, что может потребовать дополнительных этапов после обработки, таких как полировка или шлифовка, что увеличивает затраты и сроки заказа. Правильный выбор вставки гарантирует, что необходимая поверхностная отделка достигается в начальном процессе обработки.
Уменьшение износа инструмента и генерации тепла
Некоторые материалы, особенно металлы, такие как нержавеющая сталь и титан, генерируют значительное тепло во время резки. Поворотные вставки с ЧПУ, изготовленные из высококачественных материалов, таких как карбид или CBN (кубический нитрид бора), предназначены для эффективного рассеивания тепла, предотвращая чрезмерный износ инструмента и тепло повреждения заготовку. Выбор неправильной вставки может привести к быстрому износу инструмента, искажению поверхности или тепловым повреждениям, что не только влияет на качество заготовки, но и сокращает срок службы инструмента.
Соответствующие вставки для материалов и условий резки
Различные операции обработки требуют вставки, которые оптимизированы для конкретных материалов и условий резки. Например, высокоскоростная обработка мягких металлов, таких как алюминиевые потребности, вставки с превосходной износостойкой стойкостью и контролем чипа, в то время как обработка более жестких материалов, таких как чугун или сталь, требуют более жестких вставков, которые могут выдерживать экстремальные силы резки и температуры.
Тщательно соответствуя типу вставки с материалом, скоростью резки и глубине разреза, вы можете обеспечить более эффективную обработку и снизить риск разрушения инструмента или результатов некачественного качества.
Производительность в специализированных приложениях
В некоторых случаях специализированные приложения требуют индивидуальных вставок для удовлетворения уникальных требований. Например, вставки, предназначенные для применения точных поворотов в аэрокосмической или автомобильной промышленности, могут потребоваться для обеспечения не только высокопроизводительной резки, но и исключительной поверхностной отделки или точности размеров. В таких случаях выбор правильной вставки имеет важное значение для соблюдения строгих стандартов, требуемых этими отраслями.
Типы вставки с ЧПУ
Сжиганиеповоротные вставкиПриходите в различных материалах, формах и покрытиях, предназначенных для удовлетворения различных требований к обработке. Понимание доступных типов вставок имеет важное значение для выбора правильного для вашего приложения. Ниже приведены наиболее распространенные типы вставок по поворотам с ЧПУ, используемыми сегодня в промышленности:
1. Сплошные карбидные вставки
Сплошные карбидные вставки являются одним из наиболее широко используемых типов в повороте с ЧПУ из -за их исключительной твердости и износостойкости. Изготовленные в основном из карбида вольфрама, смешанного с металлическим связующим, эти вставки могут выдерживать высокую скорость резки и обеспечивать отличную стабильность размеров.
Применение: подходит для обработки широкого спектра материалов, включая сталь, нержавеющую сталь, чугун и нерухозные металлы.
Преимущества: высокая сила, хорошая прочность и превосходная сопротивление истиранию и деформации.
Ограничения: более хрупкие по сравнению с некоторыми другими материалами, поэтому они требуют тщательной обработки, чтобы избежать скопления.
2. Керамические вставки
Керамические вставки изготовлены из оксида алюминия или других керамических соединений. Они преуспевают в высокотемпературной сопротивлении и часто используются для высокоскоростной обработки твердых материалов.
Применение: идеально подходит для твердых материалов, таких как закаленные стали, чугун и суперсплавы.
Преимущества: отличная тепловая стабильность, устойчивость к износу и способность поддерживать режущие кромки при высоких температурах.
Ограничения: более низкая прочность, что делает их более восприимчивыми к скоплению при прерванных порезах или условиях тяжелой нагрузки.
3. CBN (кубический нитрид бора) вставки
Вставки CBN изготовлены из кубического нитрида бора, одного из самых сложных материалов после алмаза. Они специально разработаны для резки твердых железных материалов.
Приложения: Идеально подходит для твердых сталей, литых утюгов и теплостойких сплавов.
Преимущества: исключительная твердость и тепловое сопротивление, обеспечивая длительный срок службы инструмента даже в жестких условиях.
Ограничения: более высокая стоимость и хрупкость; Лучше всего подходит для непрерывной резки, а не прерванных операций.
4. PCD (поликристаллинный бриллиант) вставки
Вставки PCD состоят из синтетических алмазных зерен, спеченных вместе. Они являются одними из самых сложных и самых устойчивых к износостойкой вставки.
Применение: в основном используется для обработки непредубоящих материалов, таких как алюминий, медь, композиты, пластмассы и абразивные материалы.
Преимущества: выдающаяся износостойкость, высокое качество поверхности и отличная точность размеров.
Ограничения: не подходит для железных материалов, поскольку алмаз реагирует химически с железом при высоких температурах.

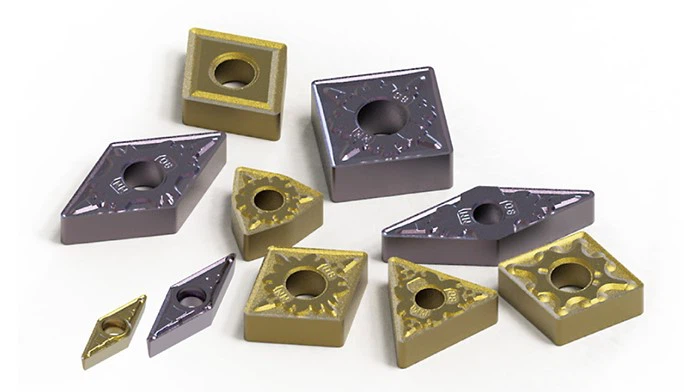

5. Покрытые вставки
Вставки с покрытием имеют базовый субстрат (часто карбид) с тонким слоем материалов для покрытия, такого как нитрид титана (олово), титановый карбонотрид (тикн), нитрид титана алюминия (титан) или нитрид алюминиевого хрома (ALCRN).
Применение: покрытия повышают производительность вставки в различные материалы и условия резки.
Преимущества: улучшенная твердость, теплостойкость, уменьшенное трение и продолжительный срок службы инструмента.
Общие типы покрытий:
Олово: обеспечивает хорошую износостойкость и уменьшает трение.
Тикн: сильнее олова, подходит для обработки нержавеющей стали.
TIALN: высокая устойчивость к окислению, идеально подходит для высокоскоростной резки.
ALCRN: Отличная теплостойкость, подходящая для сухой обработки.
6. Специальные геометрические вставки
Помимо типов материалов, вставки также варьируются в зависимости от формы и геометрии, чтобы оптимизировать производительность резки для конкретных приложений:
Круглые вставки: Отлично подходит для грубых и тяжелых порезов из -за высокой прочности.
Вставки треугольника: предложить три режущих края, полезные для поворота общего назначения.
Квадратные вставки: предоставьте четыре края резания и хороши для средней или тяжелой резки.
Алмазные (ромбические) вставки: идеально подходит для отделки и точного поворота.
Другие: восьмиугольные, пентагональные и специальные формы, адаптированные для конкретных потребностей резки.
Понимание этих типов вставки поворота с ЧПУ и их уникальные характеристики поможет вам выбрать лучший инструмент для ваших задач обработки. Правильный выбор вставки не только повышает производительность, но и улучшает качество поверхности и снижает затраты на инструмент.
Как выбрать правильную вставку с ЧПУ
Выбор правильной вставки с ЧПУ имеет решающее значение для достижения оптимальной производительности обработки, эффективности затрат и качества продукции. Благодаря широкому разнообразию материалов вставки, форм, покрытий и доступных сортов, важно рассмотреть несколько ключевых факторов, прежде чем сделать ваш выбор. Ниже приведены основные соображения, которые помогут вам выбрать лучшую поворотную вставку для вашего конкретного приложения:
1. Рассмотрим материал заготовки
Тип материала, который вы обрабатываете, значительно влияет на выбор поворота. Различные материалы требуют вставки с определенными свойствами:
Мягкие металлы (например, алюминий, медь): используйте вставки с острыми краями и покрытиями, которые уменьшают встроенный край (BUE), такие как PCD или карбид с покрытием.
Сталь и нержавеющая сталь: карбидные вставки с такими покрытиями, как тикн или тилн, работают хорошо, чтобы противостоять износу и поддерживать резкость.
Чугун: керамические и CBN вставки предпочтительнее из -за их твердости и теплостойкости.
Суперсплавы и закаленные стали: вставки CBN или керамика обеспечивают превосходную износостойкость и производительность резки.
Несталлические материалы (например, пластмассы, композиты): вставки PCD, как правило, являются лучшими из-за их резких режущих краев и стойкости к износу.
2. Сопоставьте геометрию вставки с операцией обработки
Форма и геометрия вставки должны соответствовать операции резки и желаемой отделки:
Грубовая черта: используйте вставки с более сильными режущими краями и более крупными угловыми радиусами, такими как круглые или квадратные вставки, чтобы выдерживать сильные порезы и вибрации.
Отделка: Выберите вставки с более четкими краями и меньшими радиусами носа, такими как алмазные вставки, для достижения гладкой поверхности и жестких допусков.
Профилирование и канавка: специализированные формы вставки, предназначенные для подробных или сложных порезов, идеальны здесь.
3. Оценить условия резки
Скорость резки, скорость подачи, глубина разреза и жесткость машины влияет на выбор вставки:
Для высокоскоростной обработки выберите вставки с термостойкими покрытиями (например, Tialn) и такими материалами, как карбид или керамика.
Для прерываемых порезов или тяжелой обработки более жесткие вставки, такие как карбид с покрытием или CBN, лучше сопротивляются скоте.
Если ваша операция включает в себя вырезы света и отделка, более четкие вставки с тонкой геометрией работают лучше всего.
4. Рассмотрим срок службы инструмента против стоимости
Балансировать срок службы инструмента и экономическая эффективность является ключевым:
Высокопроизводительные вставки (например, CBN, PCD), как правило, имеют более высокую первоначальную стоимость, но обеспечивают более длительный срок службы инструмента и лучшую поверхность, снижая общие затраты на производство.
Карбидные вставки предлагают хороший баланс между ценой и производительностью для общих приложений.
Избегайте выбора вставок исключительно на основе самой низкой цены; Более дешевые инструменты часто изнашиваются быстрее, увеличивают время простоя и скорости лома.
5. Проверьте совместимость с помощью машины и держателя инструментов
Убедитесь, что выбранная вами вставка подходит для держателей инструментов и системы инструментов вашей машины. Правильная установка обеспечивает стабильность и точную резку. Некоторые вставки предназначены специально для некоторых держателей инструментов или систем зажима, поэтому совместимость имеет важное значение.
6. Воспользуйтесь рекомендациями и тестированием производителя
Проконсультируйтесь с каталогами производителей вставки и технических данных. Многие поставщики предоставляют подробные рекомендации, в которых вставки соответствуют конкретным материалам и операциям. Тестирование различных вставок в ваших конкретных условиях обработки также может помочь определить наиболее эффективные варианты.
Тщательно рассмотрив этот материал, работающий по факторам, вставьте геометрию, условия резки, стоимость, совместимость машины и рекомендации производителя, вы можете выбрать правильную вставку с ЧПУ, чтобы максимизировать эффективность, повысить качество поверхности и снизить затраты на обработку.
Общие приложения для вставки по поворотам с ЧПУ
Вставки с ЧПУ широко используются в различных отраслях из -за их точности и эффективности:
Автомобильная промышленность: используется для обработки деталей двигателя и компонентов трансмиссии, требуя высокоскоростной и точной резки.
Аэрокосмическая промышленность: идеально подходит для трудных материалов, таких как титан и суперсплавы, создавая критические детали со строгими качественными требованиями.
Общее производство: универсальный для обработки валов, фитингов и индивидуальных металлических деталей в разных материалах.
Медицинские устройства: точная обработка имплантатов и хирургических инструментов с жесткими допусками и гладкой отделкой.
Нефть и газ: обрабатывает жесткие сплавы и тяжелые детали, такие как клапаны и буровое оборудование с сильной износостойкой стойкой.
Заключение
Выбор правильной вставки с ЧПУ имеет важное значение для максимизации эффективности обработки, повышения качества части и снижения общих затрат на производство. Понимая различные типы вставок и рассматривая такие факторы, как материал заготовки, условия резания и желаемая отделка, вы можете принимать обоснованные решения, которые улучшают ваш производственный процесс.
Инвестиции в высококачественные вставки, адаптированные к вашему конкретному приложению, не только продлевает срок службы инструмента, но и повышает производительность и обеспечивает постоянные, точные результаты. Независимо от того, работаете ли вы в автомобильной, аэрокосмической, медицинской или общей производстве, правильная вставка поворота поможет вам добиться превосходной производительности и экономии затрат.
