Горизонтальная скучная обработка представляет собой высокоэффективную, высокоэффективную машину ЧПУ, который интегрирует несколько процессов обработки, таких как скучное, фрезерование, бурение и постукивание. Конструкция этого машинного инструмента делает его особенно подходящим для обработки больших и сложных заготовков, и широко используется в авиации, аэрокосмической промышленности, автомобилях, производстве плесени и других областях.
Особенность
1. Структура журнала инструментов: на машине представлены журналы инструментов, предназначенные для 40 и 60 инструментов, используя сервоприводную систему, которая повышает эффективность изменений инструментов.
2. Структура шпинделя: главный шпиндель спроектирован с европейским дизайном, предлагая высокую жесткость, высокоскоростную работу и минимальную вибрацию. Он специально оптимизирован для низкоскоростной и высокой производительности.
3. Рабочий столик: Рабочий стол оснащен супер-широкими шлифовальными шестернами, интегрированными с двумя турбо-вихревой системой, вихрями, для обеспечения точной точности обработки.
4. Структура передачи:
Ось X и Z оснащены трансмиссией с полным приводом прямого действия, обеспечивая стабильное и точное движение. Эта система устраняет обратную реакцию, улучшает жесткость кручения и допускает угловые корректировки. Ось Y оснащена трансмиссией прямого привода, которая работает в тандеме с немецким редуктором для повышения жесткости кручения.
5. Структура противовес: используется гидравлическая станция конверсионного сервопривода, где противовес гидравлического цилиндра предназначен для уменьшения осевой нагрузки, тем самым продлевая срок службы системы.
6. Линейный направляющий и центр шарика выровнены на той же плоскости, что стабилизирует привод шарикового вида и поддерживает общую точность машинного инструмента.
7. Структура подвесного направляющего: ось Y разработана со структурой парной подкладки с высокой эластичностью в коробке. Он установлен с четырьмя линейными направляющими направляющими-двумя спереди и двумя в задней части, обеспечивая высокую жесткость, точность и срок службы.

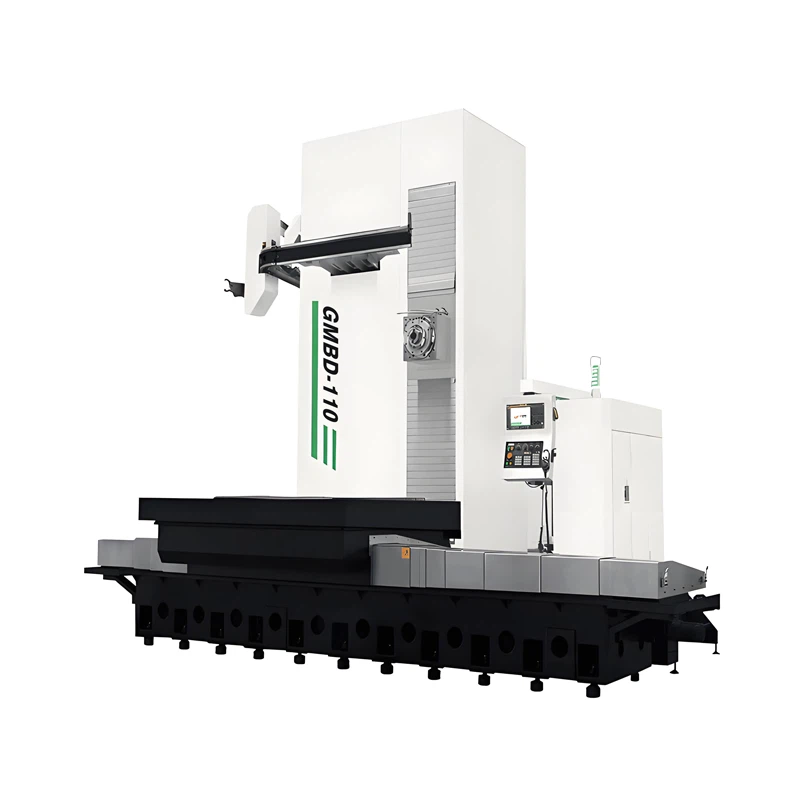

Горизонтальная скучная обработка Центра Gmbd-110/8T Параметры
|
Предмет |
Спецификация |
Единица |
Gmbd-110/8t |
|
Путешествовать |
X/y/z/w-ось |
мм |
3000/2000/1500/550 |
|
Шпиндель нос на рабочую столу |
мм |
65-2065 |
|
|
Спиндельный центр до колонны |
мм |
-2050 |
|
|
X/y -направляющий |
Руководство по ролику |
||
|
Рабочая стола |
Размер рабочего стола (LXW) |
мм |
1400*1600 |
|
Максимальная нагрузка на таблицу |
кг |
8000 |
|
|
Столочный винт |
Нет/мм |
0.001 |
|
|
Шпиндель |
Тип шпинделя (номер модели / размер монтажа) |
мм |
BT50 |
|
Скорость шпинделя |
rpm |
3000 |
|
|
Шпиндельный диск тип |
Тип передачи |
||
|
Скучный диаметр бар |
мм |
φ110 |
|
|
Подача |
Быстрый травер (x/y/z) |
м/мин |
10/10/6 |
|
Резка подача (x/y/z) |
мм/мин |
10000 |
|
|
Инструмент Промежуточный (Параметры) |
Автоматическое изменение инструмента |
Тип трека |
|
|
Тип инструмента хвостовика |
тип |
BT50 |
|
|
Емкость для хранения инструментов |
инструменты |
40 |
|
|
Максимум Диаметр инструмента (прилегающий) |
мм |
125 |
|
|
Max.tool диаметр (пусто) |
мм |
250 |
|
|
Max.tool Длина |
мм |
500 |
|
|
Макс |
Кг |
25 |
|
|
Самое быстрое время смены инструмента |
раздел |
14 |
|
|
Мотор |
Веретеное мотор |
кВт |
AII22/8000 |
|
Трех осевой сервопривод |
кВт |
AIF30/4000/AIF40B/3000/AIF30/4000/AIF22/3000 |
|
|
Мотор режущего водяного насоса |
m/h-m |
4-60 |
|
|
Точность |
X/y/z/w Точность позиционирования |
мм |
0.01/0.01/0.01/0.012 |
|
X/y/z/w Повторяющая точность позиционирования |
мм |
0.005/0.008/0.005/0.008 |
|
|
Власть |
Требование к власти |
КВА |
50 |
|
Необходимый |
Требование давления воздуха |
Кг/см² |
6^8 |
|
Другой |
Внешние размеры ((L/W/H)) |
мм |
6800*6000*5500 |
|
Вес брутто |
t |
34.5 |
Стандартные аксессуары
|
Инструмент типа рук |
Жесткий постукивание |
Двойной светодиодный рабочий свет |
Веретеной воздушный удар носового воздуха |
|
Система охлаждения и смазки |
Теплообмен для электрического шкафа |
Светодиод 3 цвета предупреждения |
Выравнивающие болты и прокладки |
|
Полуарированная охрана |
Охлаждающая жидкость и поднос для чипсов |
Устройство безопасности безопасности |
Ротари Стол |
Параметры
|
Руководство с высокой точностью |
Винт с двойным гайком большого диаметра |
Высокоскоростный электрический шпиндель |
Заготовка и инструмент зонд |
|
Сцена |
Чип -конвейерная система |
Нефтяной скиммер |
Автоптационная зонда измерения системы |
